高速離線激光輔助選擇性擴散設備
全自動太陽能電池片雙軌激光輔助選擇性擴散(SE)設備采用進口激光器、高速振鏡系統、多組CCD視覺系統以及現有的轉臺技術來實現電池片的性能改善，并保證電池片的同進同出，裝配到線上后不影響整線CT。
設備優勢
-
01高速DD轉臺4工位協調加工，提升整線CT，轉臺4臺面平面度30μm以內，為工藝的穩定性提供保障
-
02高速振鏡掃描，振鏡掃描速度≥60m/s，精度可達±15μm,采用數字控制模式，大幅提高激光打標效率
-
03工藝圖形兼容性(線、線段、點)
-
04光斑大小(開窗尺寸)90 ～ 130μm可調，圓形/方形可選
-
05激光器波長532nm，功率25~60W（可選），功率穩定性≤2%RMS，頻率調整范圍：50至500 KHz ，脈寬3~50ns可選調節
-
06雙軌獨立控制同時，可選2頭激光器和4頭激光器，實現更高產能

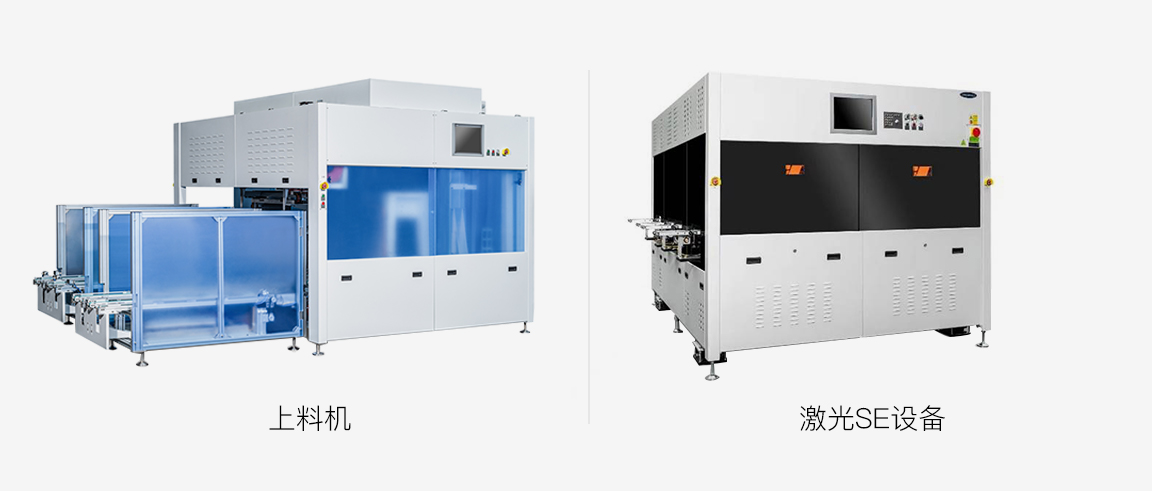

設備展示
基本信息
-
1. 設備尺寸：5000mm x 2500mm x 2260mm
-
2. 電池片尺寸：156mm x 156mm ~ 230mm x 230mm，厚度140~220μm
-
3. 四頭激光器產能：M10≥9500PCS/H;M12 ≥8000PCS/H(同時兼容230mm片源，可選擇產能更高的四頭激光器)
-
4. 碎片率≤0.05%(來料隱裂除外)
-
5. Uptime≥95%
-
6. 激光波長：532nm
-
7. 激光頻率＞500Khz
-
8. 激光功率：25W~60W
-
9. 功率穩定性 ≤ 2% RMS
-
10. 激光器壽命≥50000小時
-
11. 掃描方式：振鏡掃描
-
12. 光斑大?。?0 ～ 130μm(圓形/方形可選，大小可選)
-
13. 掃描速度≥50m/s
-
14. 圖形打標精度≤±15μm(基于M12片源)
-
15. 上料破片檢測：1200萬像素(常規)，可檢測崩邊、缺角
-
16. 圖形兼容：兼容plt, dxf, dwg圖形格式(兼容點、線、線段)
-
17. 除塵及過濾效率：除塵≥95%，過濾≥99%(獨立除塵設備，排風量最高達2000m3/h)
-
